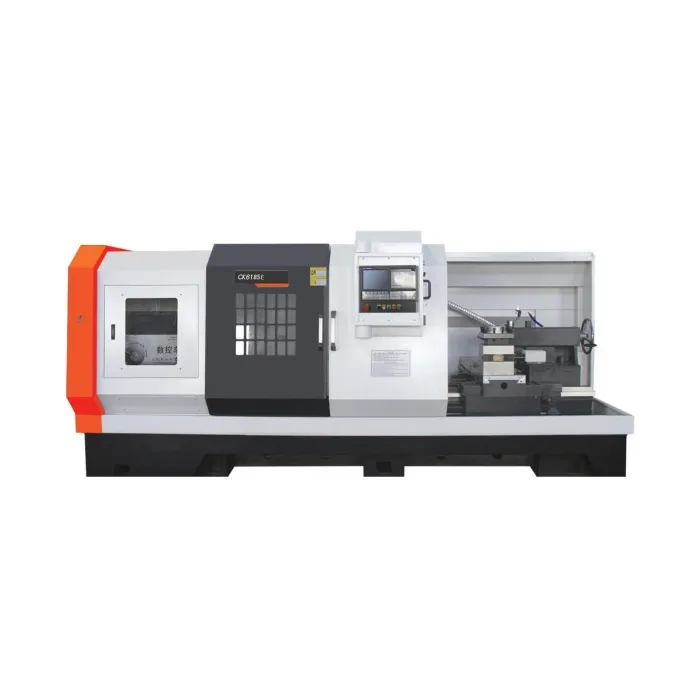

Modell CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 plattbädds CNC-svarv är gjord av höghållfast gjutjärn, tillsatt med specialmaterial av koppar och krom, vilket effektivt förbättrar verktygsmaskinens slitstyrka och stabilitet.

Specifikationsparameter

Specifikation	Enhet	CK6140	CK6150	CK6160
Sväng över sängen	mm	400	500	600
Sväng över tvärrutschbanan	mm	220	250	395
Max. vridningsdiameter	mm	400	500	600
Max. arbetsstyckets längd	mm	550/750	1000/1500/2000	1000/1500/2000
Max. svänglängd	mm	420/620 (chuck)	850/1350/1850	850/1350/1850
Spindelnäsa		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Spindelhålets diameter	mm	48/82	82/130	82/130
Avsmalning av spindelhål	mm	Spännhylsa / Metrisk 90	Metrisk 90/ Metrisk 140	Metrisk 90/ Metrisk 140
Spindelhastighetsområde	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Spindelväxlingsläge		Steglös	Steglös	Steglös
Spindelmotor	kw	5.5	7.5	7.5
Chuck typ		Spännhylsa/ manuell chuck	Manuell chuck	Manuell chuck
Chuck storlek	Tum	8	10/15	10/15
X/Z snabbtransport	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
X-axelns rörelse	mm	280	280	320
Z-axelns rörelse	mm	550/750	1000/1500/2000	1000/1500/2000
Typ av vägledning		Hård skena	Hård skena	Hård skena
Tornets kapacitet		4	4	4
Diameter på axelhylsan	mm	60	75	75
Quill travers	mm	100	150	150
Quill avsmalnande		MT4 (på engelska)	MT5 (på engelska)	MT5
Maskindimension	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Nettovikt	kg	1900/2200	2700/3100/3300	2800/3200/3400

Punkt	Enhet	CK6163	CK6180	CK61100	CK61125
Max. svänga över sängens diameter	mm	Φ630	Φ800	Φ1000	Φ1250
Max. sväng över gliddiametern	mm	Φ350	Φ480	Φ620	Φ870
Max. arbetsstyckets längd	mm	1000/1500/2000/3000	1500/2000/3000/5000
Max. svänglängd	mm	850/1350/1850/2850	1350/1850/2850/4850
Avstånd mellan spindelcentrum till styrning	mm	315	400	500	625
Avstånd mellan spindelcentrum och mark	mm	1145	1130	1150	1275
Sängguidens bredd	mm	550	600	755	755
Spindel genom hålets diameter	mm	104	104	130	130
Spindelnäsa		C11/A211	C11/A211	A2-15	A2-15
Spindelhastighetsområde	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Spindelhastighetssteg		4 växlar, steglöst
Växelspak		Manuell/Auto	Manuell/Auto	Manuell	Manuell
Huvudservomotor	kw	11kw	11kw	22kw	22kw
X-axelns snabba hastighet	m/min	4	4	4	4
Z-axelns snabba hastighet	m/min	8	8	6	6
X-axelmatning min. inställningsenhet		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Z-axelmatning min. inställningsenhet		0.001 mm	0.001 mm	0.001 mm	0.001 mm
Diameter på axelhylsan	mm	φ100	φ100	φ160	φ160
Stjärtfotsärm	mm	250	250	300	300
Avsmalnande avsmalnande av tailstock ärmhål		Morse 5	Morse 6	Morse 6	Morse 6
Elverktygsstolpe	typ	Vertikal fyra station	Vertikal fyra station	Vertikal fyra station	Vertikal fyra station
	verktygsbytestid	3.6S	3.6S	3.6S	3.6S
	storlek	250*250	250*250	300*300	300*300

Produktfunktion

Maskinen kunde bearbeta olika inre borrningar, cirkulär konisk yta och skruvgänga med numeriskt styrsystem, speciellt lämplig för små och medelstora axel- och plåtarbetsstycket från grov bearbetning till slutbearbetning i sats. Det har fördelar som högre automatisering, enkel programmering och högre noggrannhet.

Denna serie verktygsmaskiner är en mogen produkt som huvudsakligen exporteras, med kompakt struktur, vackert utseende, stort spindelmoment, hög styvhet, stabil och pålitlig prestanda och utmärkt precisionsretention.

Använd spindellagerset med hög precision och spindeln med precisionsmontering och dynamiskt balanstest för att säkerställa spindeln med hög precision, lågt ljud och stark styvhet.

Grund

Fundamentets fasthet påverkar direkt den grundläggande noggrannheten hos verktygsmaskinen, så grunden bör uppfylla följande krav:

a) För att eliminera vibrationer under drift ska grunden vara hård jord utan sättningar eller förvrängningar och ska vara skyddande mot inträngning av grundvatten.

b) Fundamentet ska inte ha någon spricka och ska ha tillräcklig fasthet.

c) Fundamentet ska utföras enligt grundritningarna, fundamentets djup ska bestämmas av det lokala markförhållandet.
