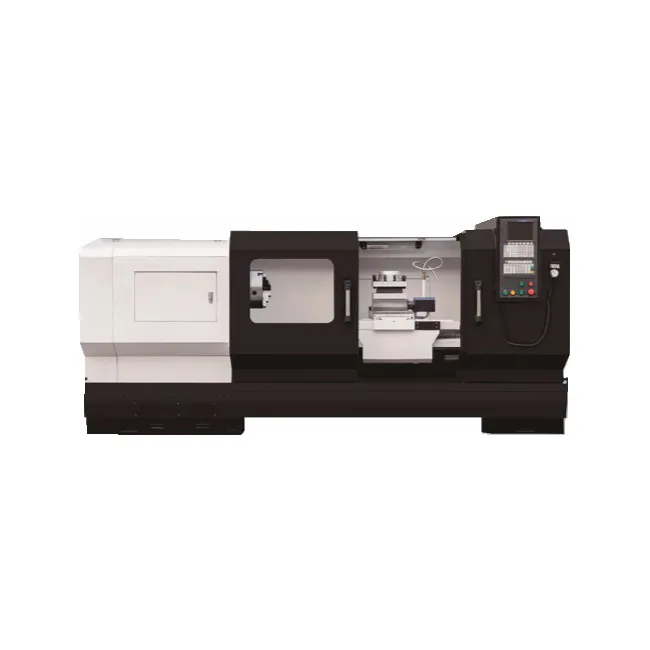

Modell CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 plattbädds CNC-svarv är gjord av höghållfast gjutjärn, tillagd med specialmaterial av koppar och krom, vilket effektivt förbättrar verktygsmaskinens slitstyrka och stabilitet.
Specifikationsparameter
|
Specifikation |
Enhet |
CK6140 |
CK6150 |
CK6160 |
|
Sväng över sängen |
mm |
400 |
500 |
600 |
|
Sväng över tvärrutschbanan |
mm |
220 |
250 |
395 |
|
Max. vridningsdiameter |
mm |
400 |
500 |
600 |
|
Max. arbetsstyckets längd |
mm |
550/750 |
1000/1500/2000 |
1000/1500/2000 |
|
Max. svänglängd |
mm |
420/620 (chuck) |
850/1350/1850 |
850/1350/1850 |
|
Spindelnäsa |
A2-6/A2-8 |
A2-8/A2-11 |
A2-8/A2-11 |
|
|
Spindelhålets diameter |
mm |
48/82 |
82/130 |
82/130 |
|
Avsmalning av spindelhål |
mm |
Spännhylsa / Metrisk 90 |
Metrisk 90/ Metrisk 140 |
Metrisk 90/ Metrisk 140 |
|
Spindelhastighetsområde |
r/min |
150-2500/150-1800 |
150-1800/150-800 |
150-1800/150-800 |
|
Spindelväxlingsläge |
Steglös |
Steglös |
Steglös |
|
|
Spindelmotor |
kw |
5.5 |
7.5 |
7.5 |
|
Chuck typ |
Spännhylsa/ manuell chuck |
Manuell chuck |
Manuell chuck |
|
|
Chuck storlek |
Tum |
8 |
10/15 |
10/15 |
|
X/Z snabbtransport |
m/min |
X:6 Z:8 |
X:6 Z:8 |
X:6 Z:8 |
|
X-axelns rörelse |
mm |
280 |
280 |
320 |
|
Z-axelns rörelse |
mm |
550/750 |
1000/1500/2000 |
1000/1500/2000 |
|
Typ av vägledning |
Hård skena |
Hård skena |
Hård skena |
|
|
Tornets kapacitet |
4 |
4 |
4 |
|
|
Diameter på axelhylsan |
mm |
60 |
75 |
75 |
|
Quill travers |
mm |
100 |
150 |
150 |
|
Quill avsmalnande |
MT4 |
MT5 |
MT5 |
|
|
Maskindimension |
mm |
2000/2200*1600*1700 |
2650/3250/3750*1700*1820 |
2650/3250/3750*1700*1820 |
|
Nettovikt |
kg |
1900/2200 |
2700/3100/3300 |
2800/3200/3400 |
|
Punkt |
Enhet |
CK6163 |
CK6180 |
CK61100 |
CK61125 |
|
Max. svänga över sängens diameter |
mm |
Φ630 |
Φ800 |
Φ1000 |
Φ1250 |
|
Max. sväng över gliddiametern |
mm |
Φ350 |
Φ480 |
Φ620 |
Φ870 |
|
Max. arbetsstyckets längd |
mm |
1000/1500/2000/3000 |
1500/2000/3000/5000 |
||
|
Max. svänglängd |
mm |
850/1350/1850/2850 |
1350/1850/2850/4850 |
||
|
Avstånd mellan spindelcentrum till styrning |
mm |
315 |
400 |
500 |
625 |
|
Avstånd mellan spindelcentrum och mark |
mm |
1145 |
1130 |
1150 |
1275 |
|
Sängguidens bredd |
mm |
550 |
600 |
755 |
755 |
|
Spindel genom hålets diameter |
mm |
104 |
104 |
130 |
130 |
|
Spindelnäsa |
C11/A211 |
C11/A211 |
A2-15 |
A2-15 |
|
|
Spindelhastighetsområde |
r/min |
30-90; 70-200; 130-380; 350-1000 |
30-90; 70-200; 130-380; 350-1000 |
10-32; 30-60; 50-120; 110-300 |
10-32; 30-60; 50-120; 110-300 |
|
Spindelhastighetssteg |
4 växlar, steglöst |
||||
|
Växelspak |
Manuell/Auto |
Manuell/Auto |
Manuell |
Manuell |
|
|
Huvudservomotor |
kw |
11kw |
11kw |
22kw |
22kw |
|
X-axelns snabba hastighet |
m/min |
4 |
4 |
4 |
4 |
|
Z-axelns snabba hastighet |
m/min |
8 |
8 |
6 |
6 |
|
X-axelmatning min. inställningsenhet |
0.001 mm |
0.001 mm |
0.001 mm |
0.001 mm |
|
|
Z-axelmatning min. inställningsenhet |
0.001 mm |
0.001 mm |
0.001 mm |
0.001 mm |
|
|
Diameter på axelhylsan |
mm |
φ100 |
φ100 |
φ160 |
φ160 |
|
Stjärtfotsärm |
mm |
250 |
250 |
300 |
300 |
|
Avsmalnande avsmalning av tailstock ärmhål |
Morse 5 |
Morse 6 |
Morse 6 |
Morse 6 |
|
|
Elverktygsstolpe |
typ |
Vertikal fyra station |
Vertikal fyra station |
Vertikal fyra station |
Vertikal fyra station |
|
verktygsbytestid |
3.6S |
3.6S |
3.6S |
3.6S |
|
|
storlek |
250*250 |
250*250 |
300*300 |
300*300 |
|
Säkerhetsföreskrifter
Bruksanvisningen innehåller mekanisk del och elektrisk del
Före installation och driftsättning bör personalen läsa hela bruksanvisningen och acceptera specialutbildning.
Vinschinstallation och drift av svarvmaskinen bör göras av professionell personal. De relaterade säkerhetsreglerna kan utföras strikt.
Justering av svarv ska göras enligt metoderna i bruksanvisningen. Och svarven ska justeras när maskinen har stoppats.
Icke-elektrisk professionell personal bör inte röra verktygsmaskinens elektriska system.
När delar rör sig nära gränsläget ska den köras med reducerad hastighet.
Växlingshastigheten bör göras efter att arbetsbordet slutat gå.
Om en olycka inträffar under drift, tryck på den röda nödstoppsknappen för att stoppa maskinen. När problemet är löst kan maskinen startas igen.
Under skärning, mätning av storlek, justering av prov, beröring av bearbetningsytan för hand eller övervakning nära maskinen bör inte göras.
När verktygsmaskinen är igång bör personalen inte lämna arbetsplatsen; bör observera arbetssituationen på arbetsplatsen för verktygsmaskinen.
