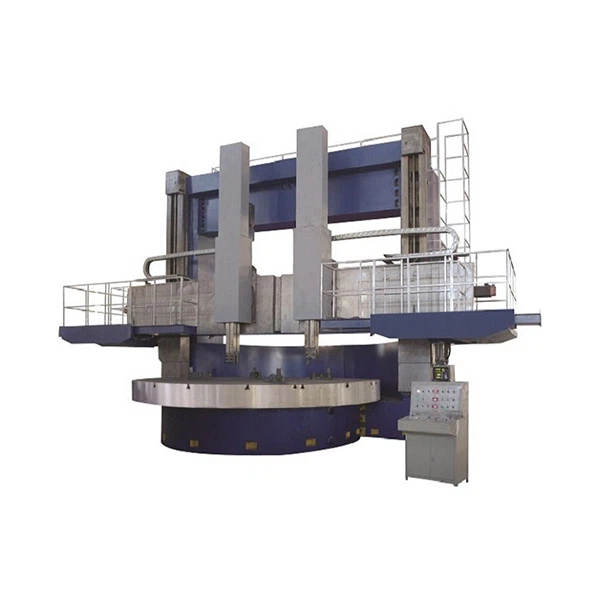

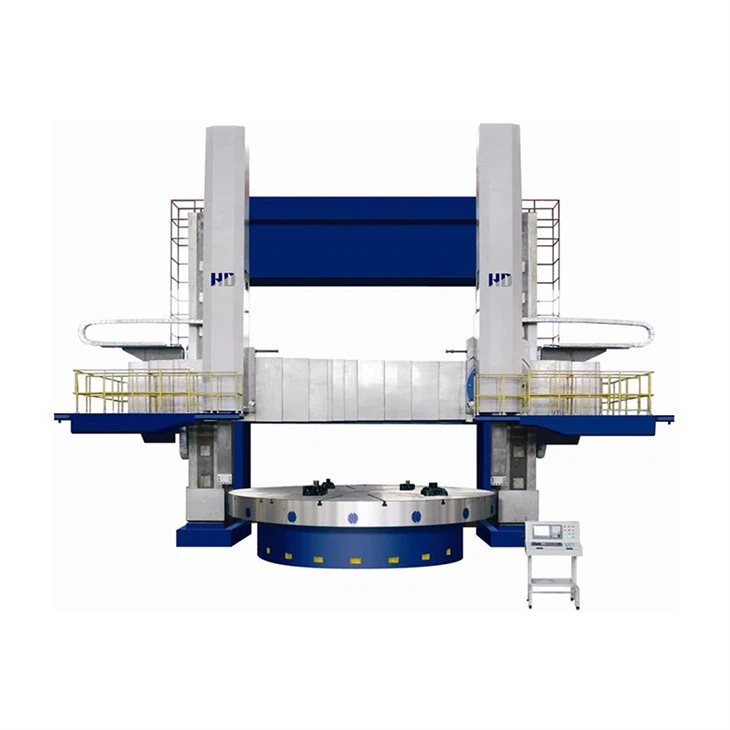

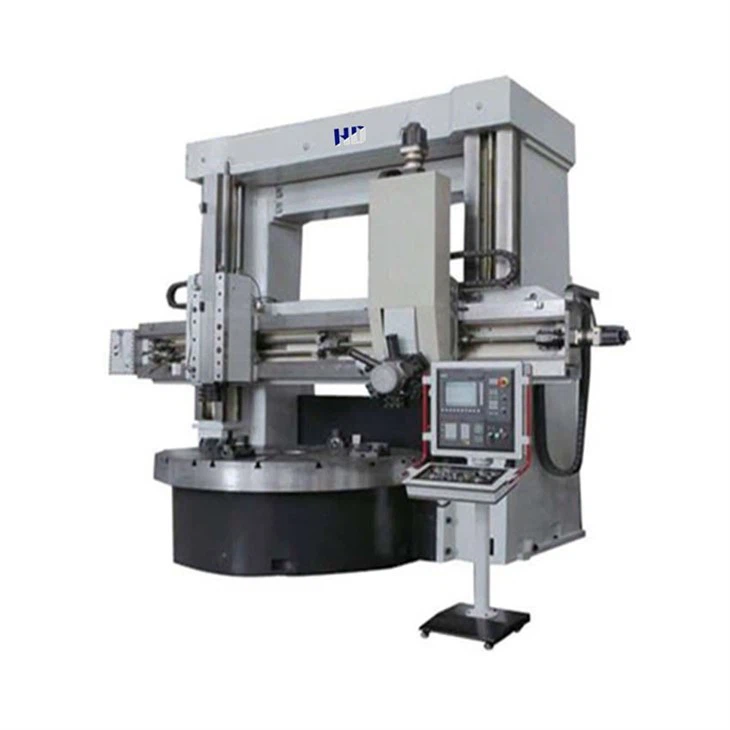

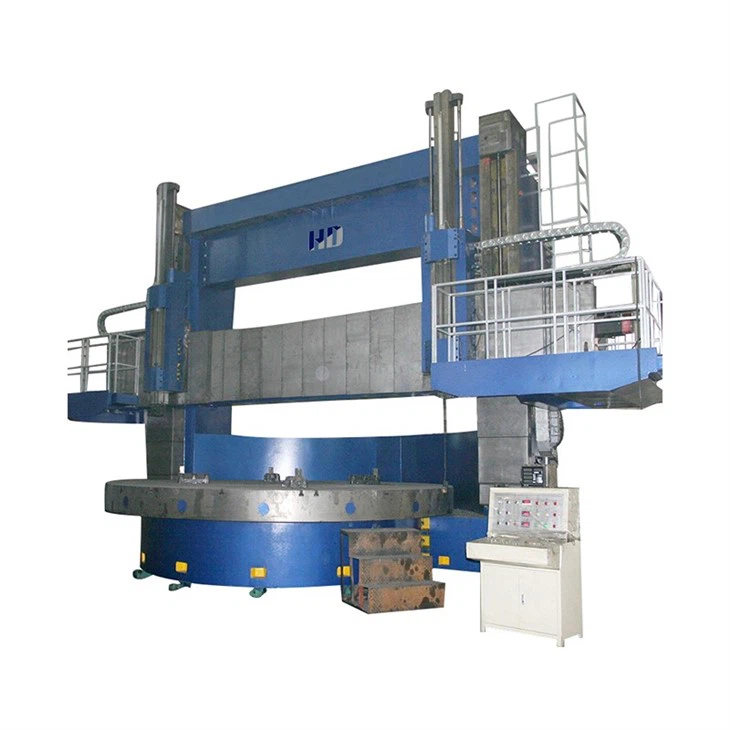

Modell CK5225/ CK5232/ CK5235/ CK5240/ CK5250/ CK5263 CNC dubbelpelare vertikal svarv är lämplig för grov och finbearbetning av järnhaltiga, icke-järnhaltiga metaller och vissa icke-metalldelar med höghastighetstål och hårdmetallverktyg. Den kan bearbeta inre och yttre cylindriska ytor, ändytor, invändiga och externa koniska ytor och räfflor.

Specifikationsparameter

Specifikation	Enhet	CK5225	CK5232	CK5235	CK5240	CK5250	CK5263
Max.skärdiameter	mm	2500	3200	3500	4000	5000	6300
Max.klipphöjd	mm	1600/2500	1600/2500	1600/2500	1600/2500	2500/3150	3150/4000
Arbetsbords diameter	mm	2250	2830	2830	3200/3600	4000/5000	5000/5700
Max.lastvikt	T	10/20	10/20	10/16/20	20/32	32/50	60/80
Max. arbetsbords vridmoment	N. m	63000	63000	63000	63000	100000	100000/ 150000
Arbetsbords hastighetsområde	rpm	2-63	2-63	2-63	0.5-40	0.5-40	0.5-38
Arbetsbords stegintervall	4 växlar steglöst / 2 växlar steglöst
Höger verktyg efter skärkraft	Kn	35	35	35	35	35/50	50/80
Vänster verktygsstolps skärkraft	Kn	28	28	28	28	28/40	40/70
Verktygsstolpe horisontell rörelse	mm	1400	1700	1900	2150	2765	3450
Höger verktyg efter matningsområde och steg	mm/ min	0-500 ( steglös servo )
Verktygsstolpe vertikal rörelse	mm	1000/1250/1400	1000/1250	1000/1250	1000/1400	1400/1600	1600/2000
Huvudmotor	kw	55	55	55	55	AC55/75	90/110
Verktygsstolpe snabb hastighet	mm/ min	2000
Crossbeam hastighet	mm/ min	380
Bearbetningsprecision		IT7
Positioneringsprecision	mm	0.03
Ompositioneringsnoggrannhet	mm	0.015
Maskinens vikt	t	32/36	37/41	39/43	45/48	60/70	127/178
Övergripande dimension	mm	518047004800	631049506245	661051006245	690052006600	920058007700	1150075009300

Produktfunktion

1. Använd avancerad modulär design, FEM-analys, integrerad användning av mekaniska och hydrauliska tekniker, för att garantera hög precisionsbearbetningsprestanda.

2. SIEMENS CNC-styrning (tillval, FANUC och GSK). Förutom CNC-automatiskt körläge kan du också använda det manuellt som en konventionell maskin.

3. Med stort vridmoment variabel AC huvudmotor plus växellåda i två steg, med tejpfunktion och CSCS-funktion (konstant ytskärhastighet).

4. Hög kvalitet och god kvalitet gjutgods tillverkas av eget gjuteri. följt av korrekt värmebehandling, vilket ger lång livslängd och stabil noggrannhet.

5. Tvärskenan är inbäddad i styrbana av legerat stål (W.Cr, Mn), försedd med skyddskåpa också. Hydrostatiskt arbetsbord, konstant volym motoriserad pump, separerad hydraulstation, oljekylare, alla dessa avancerade tekniker garanterar kunden en hög och lång stabil bearbetning. Noggrannhet.

6. Automatiskt centralt smörjsystem med regelbundna intervaller och volym. Högprecisionskulskruv stödd med importerat lagerstöd.

7. Jordade växlar används i växellådan för att säkerställa hög precision och lång livslängd.

8. Använder i stor utsträckning importerade nyckelkomponenter.(elektriska komponenter, servomotor, servodrivning, hydrauliska komponenter, lager. planethastighetsreducerare)

9. Kompletta tillbehör och bra service. Starta bara produktionen direkt efter installationen.

Struktur Introduktion

Denna verktygsmaskin är en dubbelkolonn vertikal svarv, där den högra verktygsstolpen är en CNC-verktygsstolpe och den vänstra verktygsstolpen är en vanlig kolv. Verktygsmaskinen är sammansatt av huvuddelar som portal, arbetsbord, växellåda, balk, vertikal verktygsstolpe, elektrisk och hydraulisk station.

Den vänstra stående pelaren, den högra stående pelaren, anslutningsbalken, arbetsbord etc. bildar en sluten symmetrisk ram. Tvärbalken drivs av lyftmotorn, växellådan och ledarskruven för att röra sig upp och ner på pelarstyrskenan. Arbetsbordets huvuddrift drivs av en växelströmsmotor och en frekvensomvandlare genom växlar för att minska arbetsbordets hastighet för att erhålla motsvarande arbetshastighet. Växellådan har pålitlig prestanda.

Rätt verktygsstolpe är CNC-styrd, med steglös hastighetsreglering och snabb funktion. Manually controlled by hand pulse. The material of the ram is QT500-7. The tool post is a T-ram structure.

Den horisontella och vertikala rörelsen av vänster och höger verktygsstolpe antar glidande plaststyrskena, som har egenskaperna för slitstyrka och långvarig noggrannhet. Verktygsstolpen är utrustad med en hydraulisk balanscylinder för att balansera kolvens vikt.
