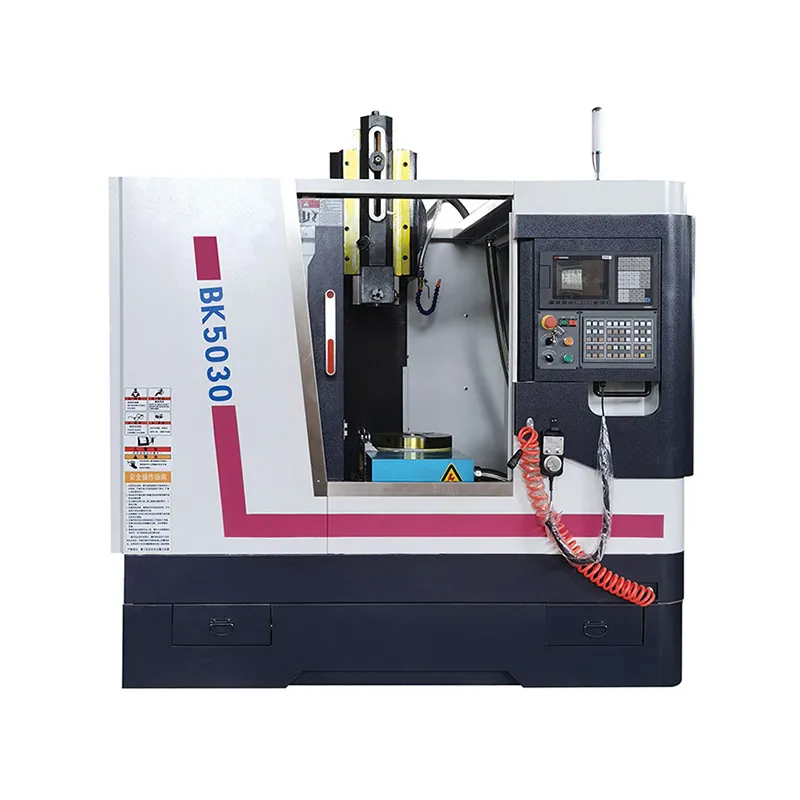

Modell BK5018/ BK5030 CNC-spårmaskin har funktionen att spåra plan, bilda yta och kilspår. Det är en skärmaskin som realiserar slitsning.
Specifikationsparameter
|
Huvudsakliga tekniska parametrar |
Enhet |
BK5018 |
BK5030 |
|
Max. spaltlängd på ram |
mm |
180 |
300 |
|
Raminställningsrörelse |
mm |
80 |
75 |
|
Ramrörelsetider |
n/min |
30--120 |
30--180 |
|
Arbetsbordsstorlek |
mm |
600X320 |
550X405 |
|
Arbetsbordsrörelse (X, Y) |
mm |
300X300 |
280X330 |
|
Avstånd mellan verktygshuvudets stödhåls axel och pelarens underarm |
mm |
400 |
505 |
|
Avstånd mellan ändytan på verktygshuvudets stödhål och arbetsbordet |
mm |
680 |
690 |
|
X-axelmotorns vridmoment |
(N.M) |
6 |
6 |
|
Y-axelmotorns vridmoment |
(N.M) |
6 |
6 |
|
Snabb travershastighet |
X(m/min) |
5 |
5 |
|
Y(m/min) |
5 |
5 |
|
|
Kulskruv (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Kulskruv (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Huvudmotorkraft (servo) |
KW |
3.7 |
3.7 |
Produktfunktion
Huvuddrivningen antar vevmekanismen, som realiseras av servomotorn genom retardation. X- och Y-riktningsmatningen realiserar den steglösa hastighetsregleringsfunktionen av servokontrollen. Kulskruven i X-riktningen är direkt ansluten till motorn, och kulskruven i Y-riktningen och motorn överförs genom synkronremmen. Enligt användarnas behov kan konfigureras med NC-delningshuvud eller NC-vridskiva, verktygsmaskinens funktion är särskilt kraftfull, kan bearbeta olika vinkelriktningar.
Förpackning
Produktionsenhet
Kund
FAQ
1. Vad är din minsta beställningskvantitet?
Minsta orderkvantitet är 1 set.
2. Hur är betalningstiden för ditt företag?
Betalningsvillkoren är generell T/T eller L/C.
3. Kan du berätta för mig om garantin?
Garantin är 1 år.
4. Har du CE eller något annat certifikat?
CE och ISO9001:2008, SGS, TUV-certifikat, etc.
5. Vilket CNC-system använder du?
Siemens, Fanuc, GSK etc.
6. När är leveranstiden?
Vi kommer att leverera den inom 90 dagar efter mottagande av din betalning.
